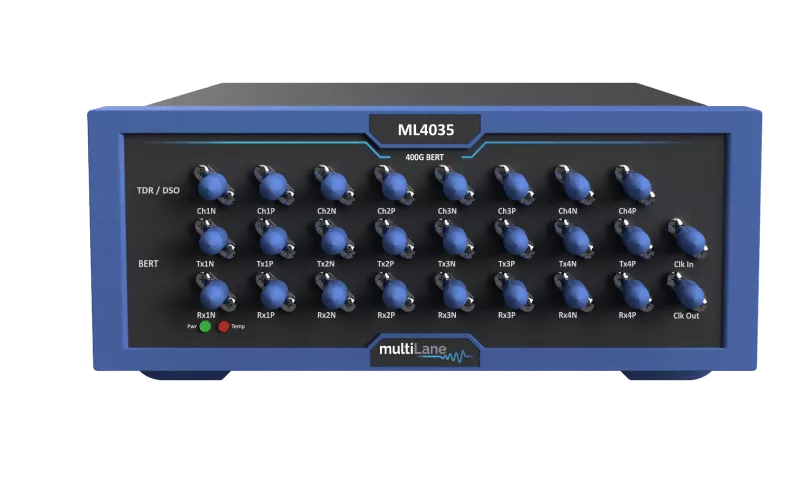

Рефлектометр ML4035

Описание:
ML4035 это TDR/TDT-передатчик и рефлектометр, а также цифровой осциллограф в одном устройстве. Осциллограф автоматически осуществляет точный анализ глаз-диаграммы на частоте 35 ГГц для определения качества приёма и передачи. Он использует продвинутые программные технологии анализа выборки для построения диаграмм, анализа джиттера и обработки данных NRZ и PAM4. Дифференциальный TDR/TDT измеряет профиль сопротивления, отражения и потери при передаче для четырёх каналов одновременно. Устройство разработано для точных промышленных измерений. Четыре дифференцированных PPG-порта генерируют импульсные последовательности NRZ 53 Гбит/c, позволяя проводить измерения SDD21 до 35 ГГц. ML4035 может быть настроен для измерения TDR на дистанции до 10 метров. Время нарастания импульса 12 пс позволяет определять падения сопротивления на расстоянии до 1,5 мм друг от друга. Динамический диапазон 60 дБ.
